Опоры трубопровода

Торговый дом «Сапсан» готов предложить вам широкий выбор конструкции из металла и трубопроводную арматуру в ассортименте. Одним из направлений работы компании является поставка продукции для коммунальных предприятий и строительных компаний. В первую очередь, нашим преимуществом является высокое качество продукции при сохранении рыночных цен на такие важные элементы, как опоры трубопровода. Мы даем гарантию на все виды материала приобретаемого в нашей компании.

Скользящие опоры трубопровода используются при надземной прокладке трубопроводов. Они обеспечивают сохранность теплоизоляционных материалов, а так же позволяют компенсировать возможное смещение трубы в результате температурных деформаций. Таким образом, подвижные опоры поддерживают трубопровод, принимают на себя его вертикальную нагрузку, но не препятствуют его перемещению на небольшие расстояния вследствие сезонных изменений температуры окружающей среды.

Опоры и подвески трубопроводов — это детали, предназначенная для крепления и установки стационарных трубопроводов. Опоры являются одним из основных элементов, который присутствует практически на всех видах трубопроводов:

Классификация опор

Существует несколько видов опор, которые применяются в зависимости от вида трубопровода и необходимости обеспечить восприятие весовой нагрузки трубопровода, или фиксацию, или свободное перемещения трубопровода по опорной площадке.

Опоры трубопровода и их классификация:

В зависимости от условий эксплуатации опоры изготавливаются из различных материалов. В районах с умеренным климатом по ГОСТ 15150-69 основной материал – углеродистая сталь. В случае применения опор в районах с холодным климатом по ГОСТ 15150-69, для изготовления используется конструкционная низколегированная сталь.

Существует большое количество нормативных документов (Серия 5.903-13 Выпуск 8-95 Опоры трубопроводов подвижные, Серия 5.903-13 Выпуск 7-95 Опоры трубопроводов неподвижные), по которым изготавливаются опоры и подвески трубопроводов. Как правило, в них прописаны виды трубопроводов, для которых предназначены данные опоры, размеры опор под трубопроводы, допустимые нагрузки на опоры, в том числе коэффициенты трения опор скользящих.

Основные стандарты на опоры:

ОСТ 36-146-88 – опоры стальных технологических трубопроводов типа (КП, КХ, ТП, ТО, ТР, ТХ, ВП, ХБ, УП, ШП, КН) ОСТ 34.10.610-93 - 34.10.745-93

ГОСТ 14911-82 (ОСТ 36-94-83): – опоры трубопроводов подвижные типа (ОПХ1, ОПХ2, ОПХ3, ОПП1, ОПП2, ОПП3, ОПБ1, ОПБ2, ОПС ОПМ) ГОСТ 16127-70: подвески стальных трубопроводов

Серия 4.903-10 Выпуск 4,5: – опоры трубопроводов типа (ОБН, ОПН, ОХН, ТЗ, Т4, Т5, Т6, Т7, Т8, Т9, Т10, Т11, Т12, Т13, Т14, Т15, Т16, Т17, Т18, Т19, Т20, Т21, Т43, Т44)

Серия 4.903-10 Выпуск 6: – опоры жёсткие и пружинные типа ( Т22, Т23, Т24, Т25, Т27, Т28, Т29, Т41)

Серия 5.903-12 – Выпуск 7-95, Выпуск 8-95, Выпуск 6-95

Серия 5.900-7 – Выпуск 0,1,4 (тип А14Б)

Серия 313 ТС-008.000

НТС 65-06 – Выпуск 1 опоры подвижные и неподвижные для трубопроводов в ППУ изоляции

Опоры под шаровые краны – Ду200, Ду300, Ду400, Ду500, Ду600, Ду800

Виды опор трубопровода:

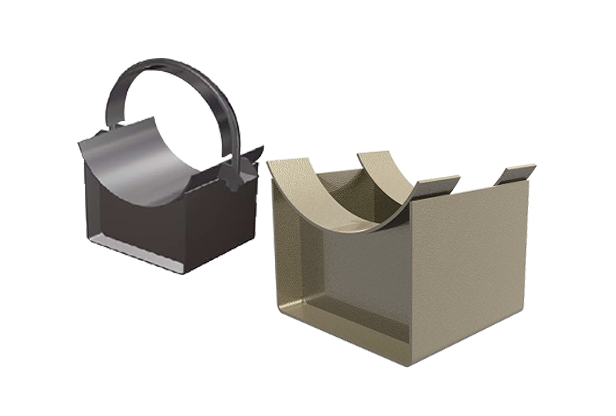

Скользящие
опоры трубопроводов

Опоры скользящие трубопроводов – Опоры скользящие трубопроводов Опоры скользящие трубопроводов активно применяются в процессе монтажа надземных трубопроводов. К достоинствам таких опор можно отнести высокий уровень устойчивости к вертикальным нагрузкам. Качество исполнение данных изделий дает возможность говорить об их максимальной надежности. (скользящие Т13, Т14, Т15, диэлектрические: Т16, Т17, Т18)

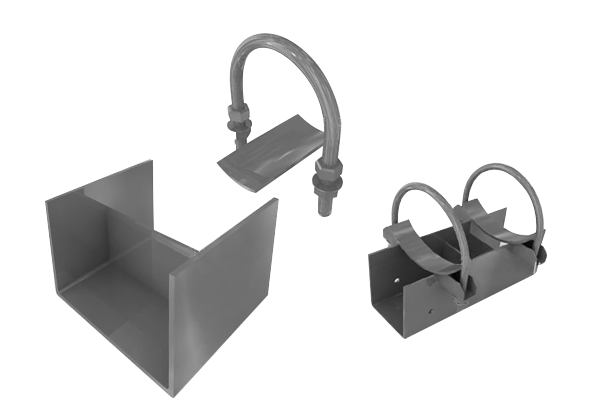

Подвижные
опоры трубопроводов

Подвижные опоры трубопроводов – Одной из главных задач данного устройства является снятие нагрузки с трубопровода. Подвижные опоры способны надежно поддерживать трубопровод, но при этом они не препятствуют его смещению. Использование подвижных опор дает возможность снизить вертикальную нагрузку от массы самого трубопровода. Данные изделия помогают тепловому перемещению трубопровода как в поперечном направлении, так и по его оси.(ОПХ1, ОПХ2, ОПХ3, ОПП1, ОПП2, ОПП3, ОПБ1, ОПБ2, ОПМ)

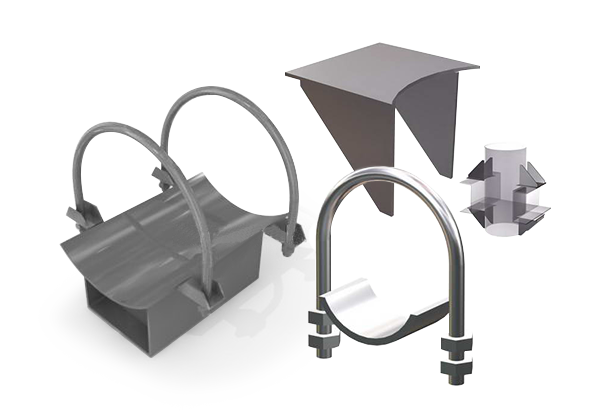

Неподвижные
опоры для трубопроводов

Неподвижные опоры для трубопроводов – Неподвижные опоры для трубопроводов используются с целью для монтажа и крепления трубопроводов при бесканальной прокладки. Их можно применять как подземных, так и в надземных системах. Неподвижные опоры для трубопроводов берут на себя давление, которые неизбежно появляется в трубах при изменении температуры или пульсациях.(Т3, Т4, Т5, Т8, Т9, Т10, Т44; Т11, Т12, ОБН, ОХН)

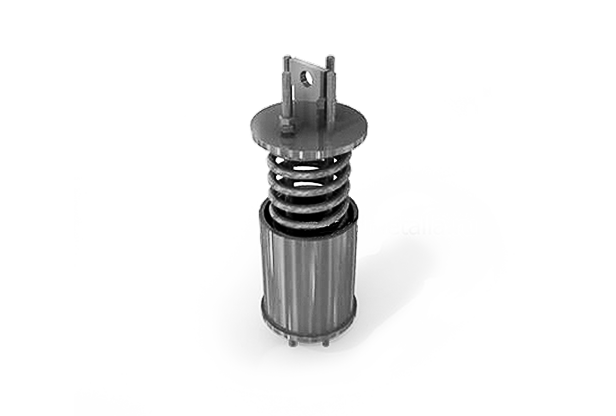

Блок пружинный
для трубопроводов

Благодаря особой конструкции пружинный блок обеспечивает амортизацию, защищает элементы трубопроводов от деформации и гарантируют долгий срок службы магистрали.

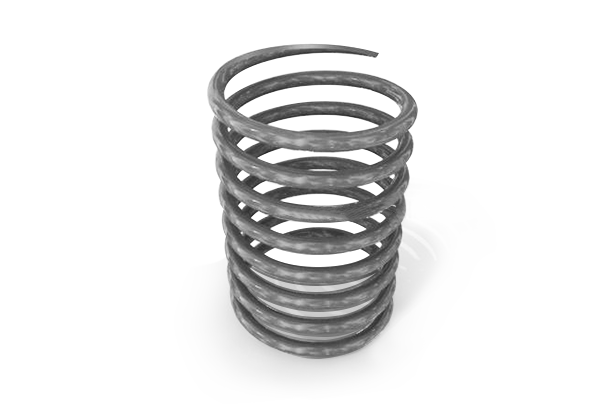

Пружины
подвески трубопроводов

ТЭС и АЭС по ОСТ 108.764.01-80

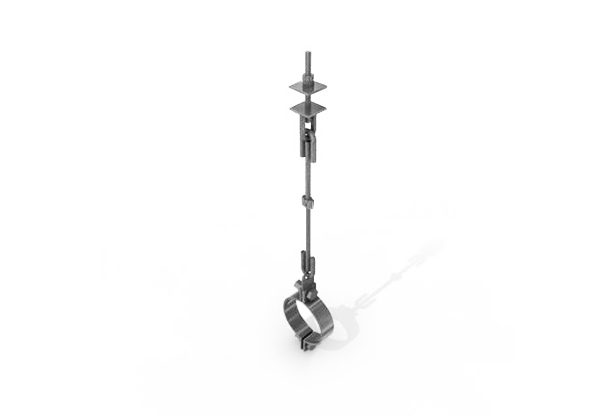

Подвески
для трубопроводов

ГОСТ 16127-70 (ПГ, ПМ, ПТ, ПШ)

В своей производственной практике, специалисты компании Сапсан используют все, виды металлоконструкций и трубопроводных опор. Мы готовы помочь правильно подобрать опоры под трубопроводы, соответствующие вашим требованиям и ваших заказчиков и в зависимости от поставленных задач.
