Компенсаторы для трубопровода

Компания Сапсан поставляет на рынок весь спектр трубопроводных деталей и различной трубопроводной арматуры, от простых отводы и фланцев, до сложных компенсаторов для трубопроводов. Наша продукция отличается высочайшим качеством изделий и выгодной ценой. Убедиться в этом Вы можете, сравнив цены и предложения разных компаний. Кроме того, заказав товар в Торговом доме Сапсан вы получите доставку в строго назначенное время.

В компании Сапсан представлены несколько видов компенсаторов, вся продукция строго высочайшего качества и соответствует всем стандартам ГОТС. Мы занимаемся поставками этой продукции более 10-ти лет.

Виды компенсаторов для труб:

Компенсатор

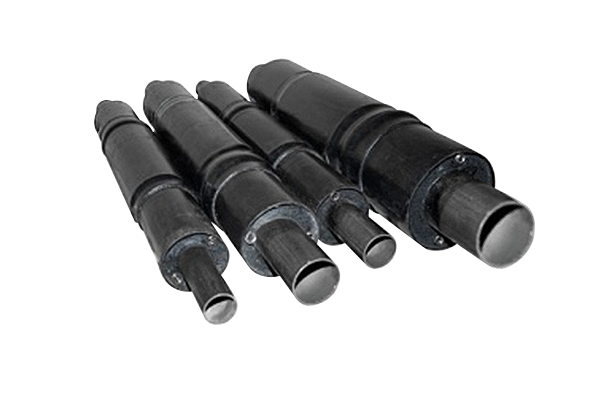

СКУ-ППУ

Сильфонные компенсирующие устройства в ППУ изоляции. СКУ предназначенные для компенсации температурных изменений длины трубопроводов тепловых сетей (далее трубопроводы) с условным диаметром от 20 мм до 1000 мм. СКУ также обеспечивает соосность сильфонного компенсатора с трубопроводом и защищает его от поперечных усилий, изгибающих моментов, механических повреждений.

Компенсатор
СКУ.ППМи

Компенсаторы-СКУ.ППМи – Компенсаторы-СКУ-ППУ - Сильфонное компенсирующее устройство с двухсторонней пенополимерминеральной изоляцией присоединительных патрубков условным диаметром DN 100 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=100 мм:

Компенсаторы СКУ ППУ

Сильфонные компенсирующие устройства в ППУ изоляции с направляющими фланцами (далее СКУ), предназначенные для компенсации температурных изменений длины трубопроводов тепловых сетей (далее трубопроводы) с условным диаметром от 20 мм до 1000 мм, температурой транспортируемой среды до 250°С, работающих под давлением до 2,5 МПа, при изменении температуры теплоносителя и окружающей среды. СКУ также обеспечивает соосность сильфонного компенсатора с трубопроводом и защищает его от поперечных усилий, изгибающих моментов, механических повреждений и проникновений грунтовых вод.

КУ устанавливаются на прямолинейных участках трубопроводов при любом способе их прокладки. СКУ могут эксплуатироваться в соответствии с требованиями СНиП 41-02-2003 в районах с температурой окружающей среды не ниже минус 40°С, с сейсмичностью до 9 баллов по шкале Рихтера. СКУ соответствуют требованиям ПБ 10-573-03.

Тип I – сильфонное компенсирующее устройство с направляющими фланцами с одним сильфонным компенсатором и тепловой изоляцией из пенополиуретана в полиэтиленовой или оцинкованной оболочке СКУф.ППУ;

Тип II – сильфонное компенсирующее устройство с направляющими фланцами с двумя (и более) сильфонными компенсаторами и тепловой изоляцией из пенополиуретана в полиэтиленовой или оцинкованной оболочке 2СКУф.ППУ.

Сильфонное компенсирующее устройство с направляющими фланцами с одним сильфонным компенсатором и тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке условным диаметром DN 50 мм, условным давлением 16 кгс/см2 (1,6 МПа), максимальной компенсирующей способностью λ=70 мм: СКУф.ППУ-16-50-70

Сильфонное компенсирующее устройство с направляющими фланцами с двумя сильфонными компенсаторами и тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке условным диаметром DN 50 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=140 мм: 2СКУф.ППУ-25-50-140

Для оболочки ППУ-изоляции и оболочки футляра должен применяться термосветостабилизированный полиэтилен низкого давления высокой плотности черного цвета, выпускаемый по ГОСТ 16338.

Допускается применение других марок полиэтилена, которые по показателям свойств труб-оболочек отвечают требованиям ГОСТ 18599.

Оболочка ППУ-изоляции может быть изготовлена из тонколистовой оцинкованной стали толщиной 0,8…1 мм по ГОСТ 14918.

Для изготовления сильфонных узлов используем компенсаторы сильфонные осевые неразгруженные по ТУ 3-120-81, ИЯНШ 300260.029ТУ, ТУ 3695-001-50819136-2006, «HACI AYVAZ…» ОКП (ТН ВЭД) 31 1315 (8307 10 900 0)

Проводники-индикаторы должны изготавливаться из медной проволоки сечением 1,5 мм2 марки ММ 1,5 по ТУ 16-705.492-2005.

Компенсаторы СКУ.ППМи

Компенсатор

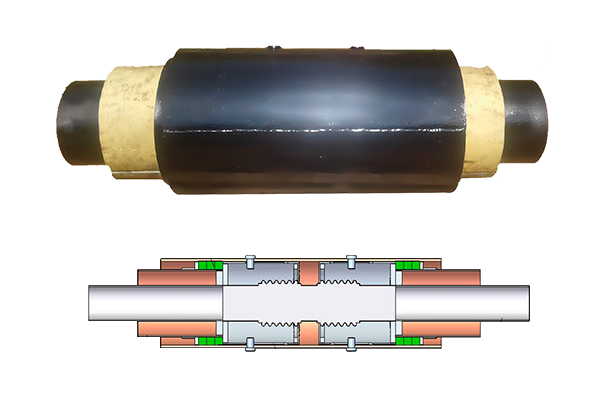

Цилиндрические опоры 1 - устанавливаются с обеих сторон от сильфона; Футляр 2 - обеспечивает направление опорам при движении. Футляр придает конструкции достаточную жесткость, обеспечивает СКУ соосность, защищает компенсатор от поперечных усилий и изгибающих моментов, возникающих при возможных прогибах теплопровода из-за просадки грунта или направляющих опор. Футляр предохраняет компенсатор от нагрузок, возникающих под действием давления грунта и автотранспорта при бесканальной прокладке трубопровода;

Ограничители хода сильфона 3 - защищают компенсатор от крутящих моментов;

Стальные гильзы 4 - обеспечивают защиту пенополимерминеральной изоляции от проникновения в нее грунтовых вод;

Пенополимерминеральная изоляция (далее ППМ-изоляция) заливается в пространство между гильзой и присоединительным патрубком 5. ППМ-изоляция выполняется во время монтажа изделия на трубопроводе одновременно с изоляцией стыков трубопровода с СКУ;

Гидроизоляцию 6 - для исключения попадания грунта и грунтовых вод на компенсатор;

Положение гидроизоляции фиксируется прижимным диском 7.


СКУ.ППМи-ААА-ББ-ВВВ-Т - Расшифровка записи:


СКУ - сильфонное компенсирующее устройство;

ППМи - тип изоляции патрубков (пенополимерминеральная);

ААА - номинальный проход, DN, мм;

ББ - номинальное давление, PN, кгс/см2;

ВВВ - компенсирующая способность (рабочий ход), мм;

Т - тип сильфонного компенструющего устройства.

Пример обозначения изделия при его заказе и записи в документацию другой продукции: Сильфонное компенсирующее устройство с двухсторонней пенополимерминеральной изоляцией присоединительных патрубков условным диаметром DN 100 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=100 мм
